Входы и выходы

Вопрос: Почему на вашей стойке так мало портов ввода/вывода, всего 8х32? Мне не хватит, я хочу подключить всю бытовую технику в доме, холодильник, телевизор, микроволновку, чайник, пылесос, кофеварку, утюг, рисоварку а на хлебопечку уже порта не хватает. Как быть? Вон у других стоек ЧПУ по 30 выходов и 50 входов, как так?



Ответ: На самом деле на нашей стойке ЧПУ cnc2mill990/1000/1200 32 выходных и 48 входных портов.

Свободными для пользователя являются только 8х32. Это связано с тем, что некоторые входные порты, такие как порты ‘0’ точки или датчики лимитов обрабатываются сразу процессором по прерыванию, и не могут быть переконфигурированы пользователем через ПЛК. Так же к жестко привязанным портам относятся ‘Z’ метки энкодеров (а их на 1000 стойке 5), проверка длины инструмента, концевые датчики от револьверной головки.

Что же касается портов выходов, то часть этих портов подключена через ПЛК к ‘виртуальным’ внутренним реле, таким как события с револьверной головкой, или события связанные с гидравликой, часть событий вы можете контролировать через ‘М’ команды — к примеру всем вам известные M3/M4/M5/M8. Это все так же выходы виртуальных реле, которые настраиваются через ПЛК. Логически вы не можете отвязать выход M3 от пина на ПЛИС. Да и зачем бы вам это потребовалось?

Т.е. другими словами на нашей стойке матрица входов/выходов 48х32, но свободных пользовательских входов/выходов для подключения разных сторонних приборов и оборудования всего 8х32

Все остальные входы и выходы так же доступны для управления пользователем, но через М команды.

кумщдмук

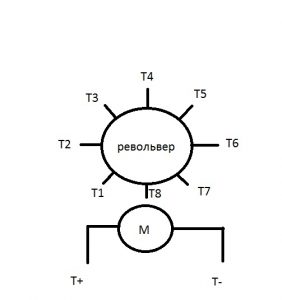

Примером может служить схема подключения револьверной головки. Выходы Т+ и Т- , являются реальными выходами стойки Y28 и Y29 и использовать вы их можете через скрипт смены инструмента.

Если револьверную головку вы не используете, то эти выходы вы можете использовать по своему усмотрению, но изначально они зарезервированы под управление мотором барабана. Тоже самое с входами Т1-Т8, они используются как входы X00 — X07 стойки ЧПУ. Хотя вы можете их использовать как хотите. Но идеологически они для револьвера или зонтика.
